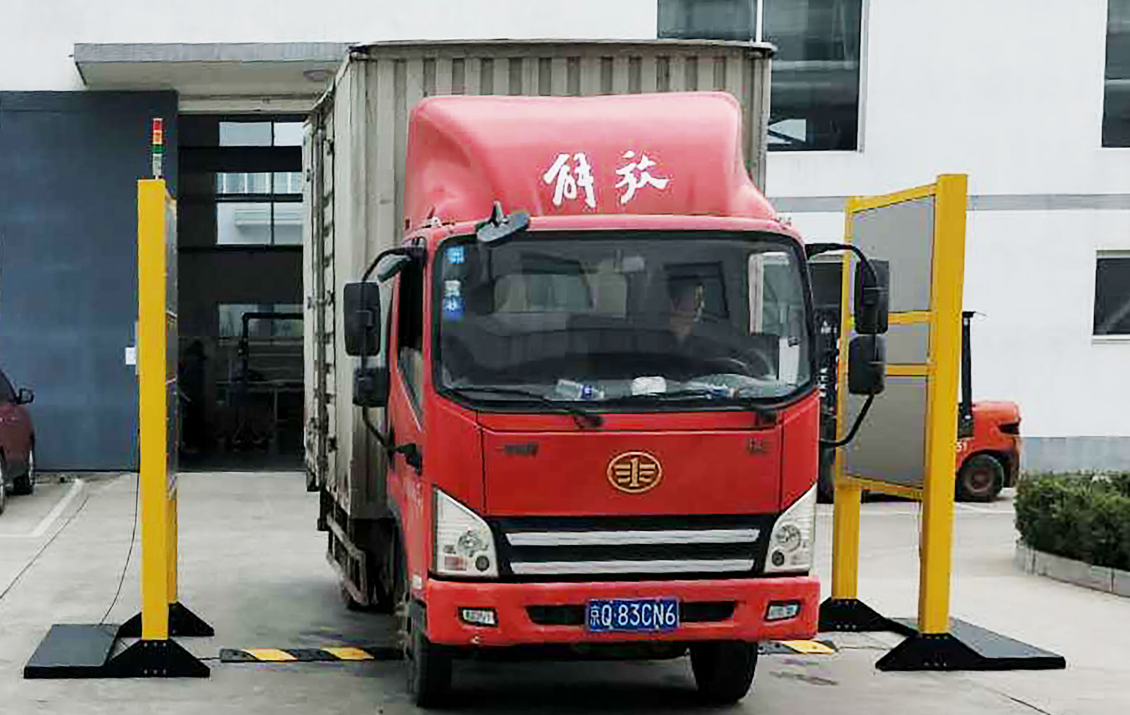

C35 RG-150-4通道式車輛輻射探測門
簡介：
RG-150-4車輛放射性物質監測系統采用高靈敏度的伽馬探測器、中子探測器以及特別設計的算法，能夠快速有效地對通過的車輛及其裝載的貨物進行放射性檢查，判斷其中是否藏有放射性物質,監測系統應具備對靜止于探測區域中的物體進行核素識別測量的能力。
特點：
本底連續監測，自動扣除；
聲、光、電報警，伽瑪超閾值報警、中子超閾值報警、超速報警采用不同種類的報警燈予以區別；
高清攝像機，能夠抓拍系統報警時的現場畫面，實時傳輸現場監控畫面和報警抓拍畫面；
實時顯示、存儲、查詢、導出和發送來自測量單元和中控單元的所有測量和報警信息；
核輻射超標報警后，監控軟件能夠顯示放射源在車廂中的位置；
自動化程度高，操作簡單；
模塊化設計，易于擴展和維護。
技術指標
|
測量輻射類型 |
γ射線、中子 |
|
探測器 |
伽馬探測器：NaI(Tl)探測器+光電倍增管，體積2L，4個； 中子檢測器：He-3正比計數管配置4個，規格Φ50×1000mm，1個大氣壓 |
|
γ探測器能量分辨率 |
≤8.5%（137Cs@661.62keV） |
|
γ探測能量范圍 |
20keV~3000keV。 |
|
中子探測能量范圍 |
熱中子～14MeV。 |
|
誤報警次數 |
系統在不少于5000次測試中誤報警次數和誤識別次數不大于1次。 |
|
單核素識別指標的測試 |
將137Cs（≤0.6331MBq）、60Co（≤0.227MBq）、241Am（≤1.89MBq）等放射性物質以2.2m/s速度通過車輛放射性物質監測系統通道幾何中心，監測系統在10次連續試驗和報警中能正確識別至少8次。 |
|
中子輻射響應指標的測試 |
當使用2×104/s 的252Cf以2.2m/s速度通過探測區域通道幾何中心時，監測系統發出中子報警，在50次占用中監測系統至少報警49次。 |
|
系統其他性能指標 |
監測區域高度：4.5m； 監測區域?qū)挾?(通道寬度)：5m； γ探測器準直：非探測面內置15mm的鋼當量厚度的屏蔽層實現探測器準直。 監測系統龍門架立柱采用一體化設計，安全性好。 配置四套對射式紅外光電傳感器用于檢測車輛進、出通道以及通過速度，光電傳感器發射與接收呈斜對射方式，檢測無死角。 數據采集采用1024道的多道采集器。 每側龍門立柱頂部配置紅、黃、藍三個報警燈及一個揚聲器用于聲光報警。 系統電氣系統配置空氣斷路器、漏電保護器、防浪涌保護器、電源濾波器，開關電源采用軍品電源。 設備探測面伽馬探測器對應的部分需使用鋁板以增加低能射線靈敏度。 使用模塊化設計，每個功能模塊單獨封裝在自己的機殼內，故障可直接更換，便于后期設備維護。 龍門立柱及柜體外表面進行重防腐噴涂工藝處理。 |
|
系統功能 |
監測系統能不依賴外圍設備或遠程工作站獨立運行，并不受外圍設備故障的影響； |
|
被監測物體通過探測區域或靜止于探測區域時進行測量，此時用戶可對被監測物體進行可控的分析（如輸入采集時間和/或開始計數）。 |
|
|
監測系統應具備在內部存儲至少1000組完整占用數據的能力，其存儲方法能保證在系統失電的情況下防止數據的丟失。 |
|
|
監測系統具備在內部存儲100組報警數據的能力，其存儲方法能保證在系統掉電的情況下防止數據的丟失。每組報警數據包含以下采集和識別結果信息： 未經處理的能譜（多探測器系統中每個探測器的能譜）； 時間和日期； 采集時間和活時間； 識別的核素及其分類； 占用時間（當使用占用傳感器時，指觸發傳感器的時間；當不使用占用傳感器時，指數據采集時間）； 通過速度； 監測系統的標識； 報警情況（γ射線和/或中子）； 本底(γ射線及能譜和中子計數率)； 測量過程中的γ計數率； 測量過程中的中子計數率； 視頻錄像或圖片（如照片、車牌/車輛注冊號等）。 |
|
|
監測系統具備在內部或外部設備上顯示γ計數率和中子計數率隨時間變化的歷史數據的能力。 |
|
|
如果在發生報警的測量過程中或之后不能識別出核素種類，顯示指示（“未知源”）。 |
|
|
監測系統具備對靜止于探測區域中的物體進行核素識別測量的能力。用戶可以在靜態模式和動態模式之間進行選擇，同時用戶可自定義測量時間。 |
|
|
監測系統能夠提供本地及遠程監控中心聲、光報警功能； |
|
|
基本提示與功能 |
向經過培訓的使用者提供以下信息和控制： 查看運行狀態；查看報警提示；復位報警狀態； 查看被識別出的放射性核素的種類和分類（可由高級用戶或管理員用戶自定義）。 |
|
高級提示和功能 |
通過用戶訪問控制或特殊指令向管理員用戶提供以下信息和操作： 查看、修改運行參數（核素庫、報警控制）； 查看、修改數據記錄的時間間隔； 查看報警歷史記錄； 查看能譜； 查看核素識別結果和修改基本提示功能； 查看占用數據組（如果使用了占用傳感器）； 查看車輛照片或視頻錄像； 查看計數率曲線（計數率隨時間變化的歷史數據）； 查看本底輻射信息； 查看報警選擇條件，包括選擇特定核素的能力； 查看狀態提示條件，包括設置用于觸發高本底報警提示的閾值的能力； 查看能量和/或效率校準信息。 |
|

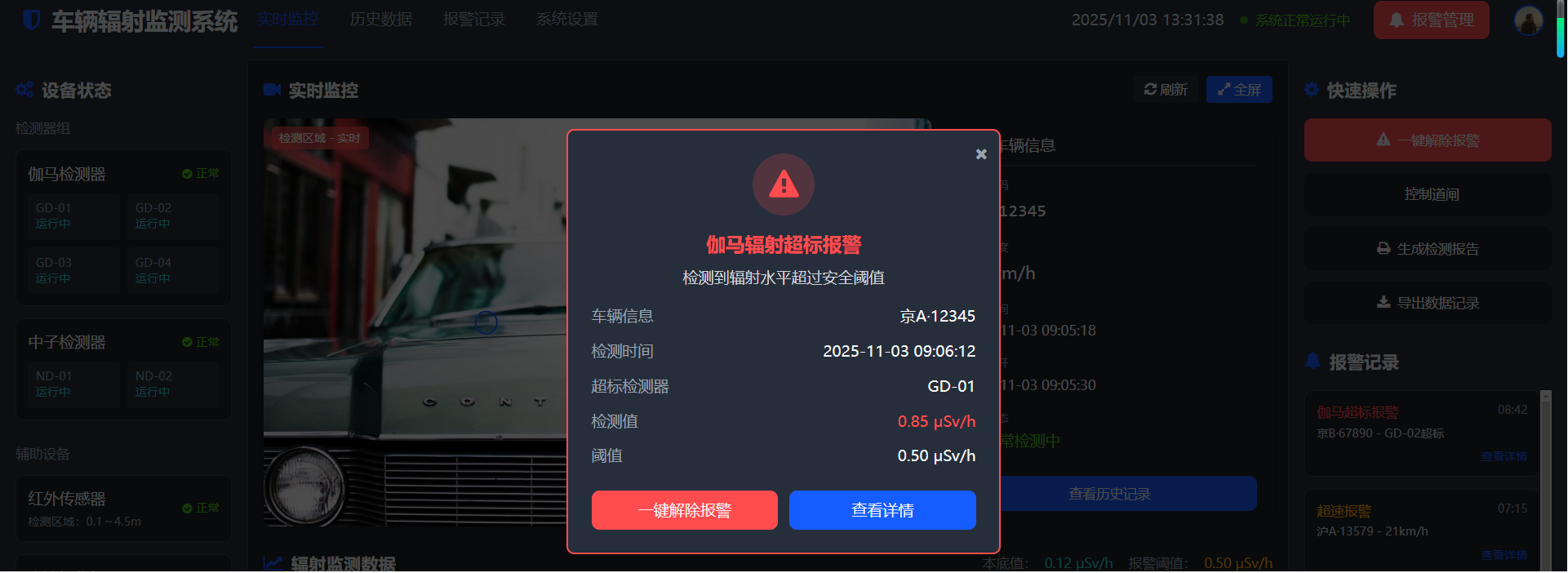

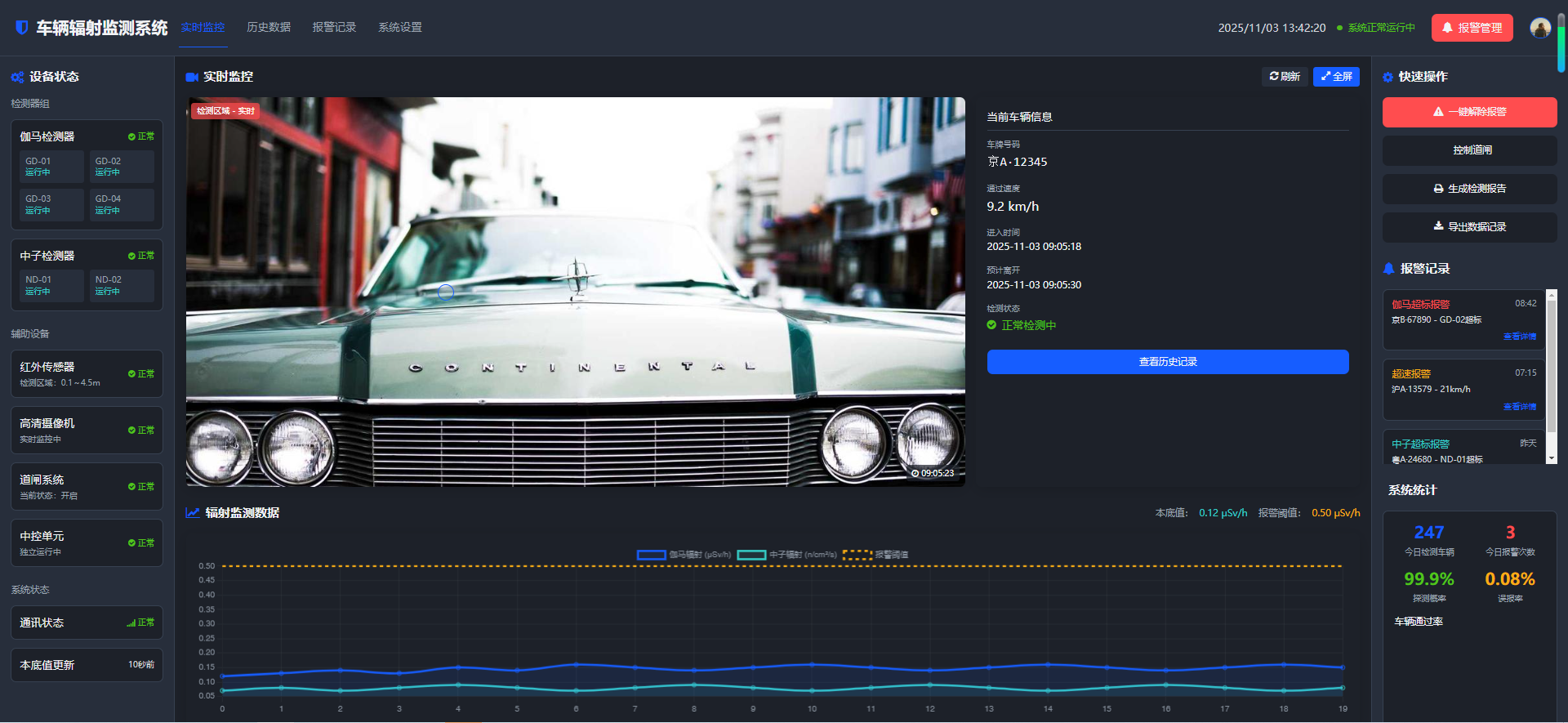

監測系統的檢測記錄及報警記錄的詳細信息均可以導出； 監測系統本身具有核素庫，包括但不限于核材料、工業核素、醫用核素、天然核素等；用戶可編輯核素庫； 監測系統具有無源自校準功能，顯示校準結果及用于校準的峰的峰位、峰面積等信息； 監測系統能實時顯示γ計數率曲線，中子計數率曲線，詳細的報警信息（報警計數曲線，核素識別結果，分探測器報警顯示）靜態顯示，并能夠分探測器顯示實時計數率； 監測系統能夠顯示每個探測器在設備柜體中的安裝示意圖；并能夠?qū)崟r(shí)顯示各個探測器的實時數據、報警情況和工作狀態； 監測系統具有統計分析功能，并能夠進行分類查詢、報表生成及打印功能； 監測系統提供系統探測器標定所用工具軟件； 監測系統提供誤報警測試所用工具軟件； 監測系統具有對放射性物質進行位置識別功能。 |
|
|
提供HSCode匹配功能，用于檢索貨物的核素信息與輻射監測設備的識別信息是否一致。 |
|
|
提供點源或體源的鑒別功能，用于識別貨物是否存在夾帶、瞞報等與實際裝載不符的情況。 |
|
|
軟件可在主流的操作系統運行，具有較強的兼容性； |
|
|
設備能接入海關管理網，數據可接入“海關總署核輻射探測應用物流監測子系統” |
|
|
防塵 |
監測系統滿足IP6X的要求。 |
|
防水 |
監測系統滿足IPX5的要求。 |
|
具備氣候自動判斷及根據天氣情況自動計算閾值，減少誤報。 |
|
|
正常工作溫度 |
-40℃～+60℃。 |
|
正常工作濕度 |
小于95%（無凝露）。 |
|
配置 |
通道式車輛輻射探測門1套、控制通道式車輛輻射探測門的輔助設備1套、安裝配件及工具1套。 |
遠程報警單元

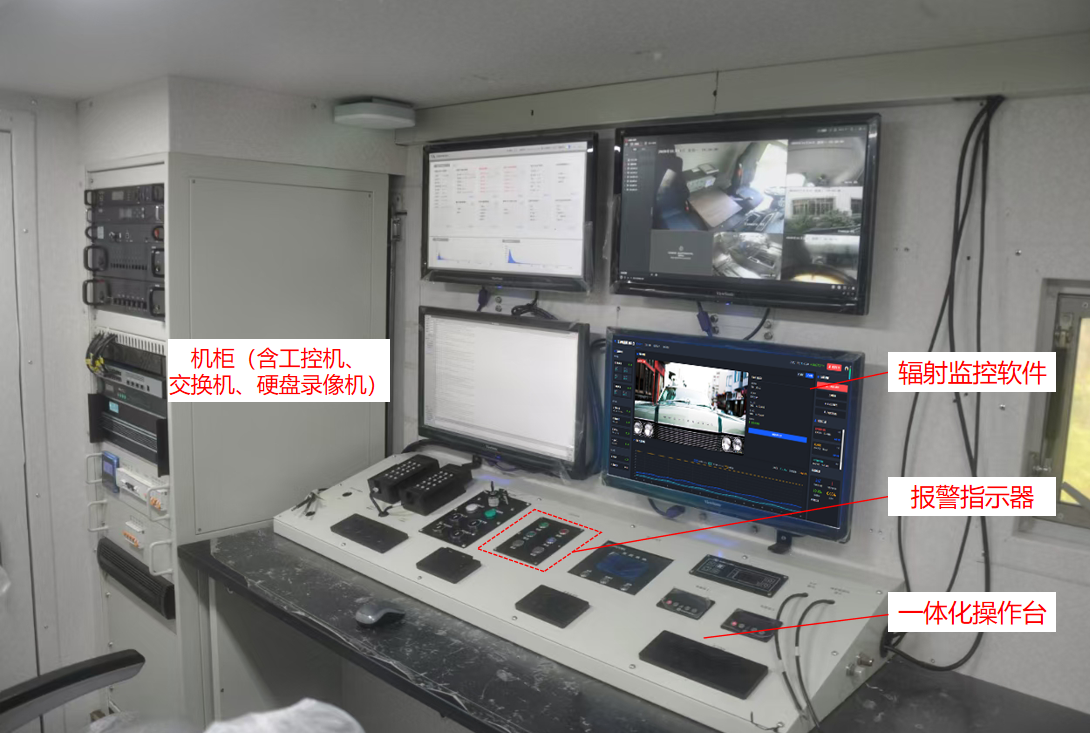

一體化操作臺
