F19 RG-2000反宇宙射線HPGe γ能譜儀

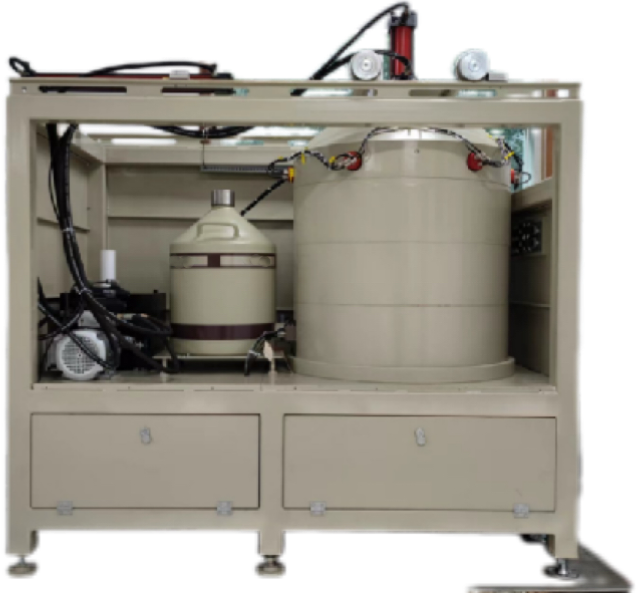

RG-2000反宇宙射線HPGeγ能譜儀是主要由高純鍺（HPGe）探測器系統和反符合鉛屏蔽系統組成的復合型低本底γ能譜測量系統。其核心目標是極大限度地降低宇宙射線和環境本底對測量結果的干擾，從而實現對極微量放射性核素的超高靈敏度分析。

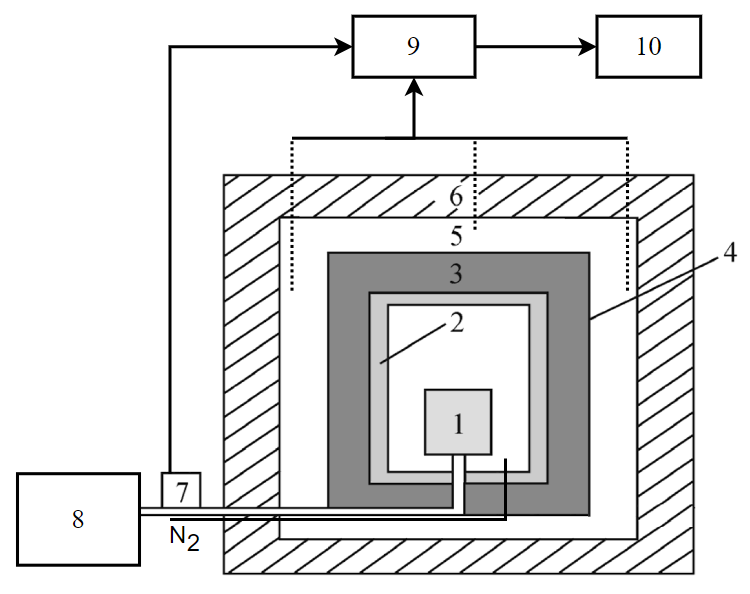

系統組成
1-HPGe探測器；2-銅內襯；3-內層鉛室；4-鎘片；5-塑料閃爍體；6-外層鉛室；7-前置放大器；8-制冷系統；9-電子學系統；10-上位機及軟件
技術指標
| 反宇宙射線高純鍺γ能譜儀及制冷 | |
| 探測器類型 | 優化寬能P型高純鍺探測器 |
| 能量響應范圍 | 3keV~10MeV |
| 晶體尺寸 | 直徑≥78mm，長度82mm |
| 相對探測效率 | 100%（70%到170%可選） |
| 探測器封裝 | 一體化低本底全碳纖維封裝 |
| 能量分辨率 | ≤1.0keV@5.9keV（Fe-55）；≤1.1keV@122keV（Fe-55）； ＜2.2keV@1332keV（Co-60） |
| 峰康比 | ＞90:1 |
| 峰形參數 | FW0.1M/FWHM≤1.9；FW.02M/FWHM≤3.0 |
| 冷指結構 | HJ型冷指，前置放大器與探測器分離，位于超低本底鉛室外部；前放遠置設計； |
| 冷指 | 配套低本底HJ型冷指 |
| 制冷方式 | 采用30L液氮罐制冷方式 |
| 雙通道ATLAS一體化多道分析器 | |
| 硬件特點 |
支持連接多種類型的能譜型探測器，如HPGe、NaI、LaBr3、Cd(Zn)Te等探測器；
輸入信號可正可負，支持RC反饋型前放和TRP復位型前放；
自動極零，自動最優化觸發閾值、相位疊加； 噪聲抑制水平軟件可調，門控基線恢復類型軟件可調； 集成2路DB9前放供電接口、8路程控高壓供電接口和1路+13V/0.5A直流供電接口； 4路程控±500V~±5KV高壓軟件可調，4路程控±200V~±2KV高壓軟件可調； 內置虛擬示波器，可支持4路以上信號同時顯示，操作界面簡單明了； 集成數字化門控端口、輸出及輸入端口，上位機軟件可設置GATE延遲與展寬、輸出模式及輸出的延遲與展寬、符合延遲與展寬，能夠查看符合計數率，可方便組建數字化符合/反符合(反康/反宇宙)系統； 支持雙能譜顯示，原始譜/符合譜/反符合譜任意選擇顯示； 支持連續模式和LIST模式數據傳輸； 預留同步接口，支持多路譜儀或雙通道譜儀之間同步功能；接外部時鐘同步輸入，可組建陣列測量系統； 具備設備斷電后參數設置保持與能譜測量數據保持的能力； |
| 增益 | 八檔粗增益軟件可調，最大粗增益倍數x128，0.5~1.2細增益軟件可調 |
| 成形時間 | 成形時間軟件可調，上升時間：0.8us~24us，平頂時間：0.1~2.4us |
| 道址范圍 | 512、1024、2048、4096、8192、16384、32768、65536道軟件可調 |
| 計數通過率 | 100Kcps |
| 非線性 | 積分非線性：<±0.025%，微分非線性：<±1% |
| 穩定性 | 長時間工作穩定可靠，72小時零點漂移小于1道，72小時增益不穩定性小于千分之二 |
| 溫度系數 | 零點溫度系數：小于0.2道/℃；增益溫度系數：小于0.1% /℃ |
| 通訊方式 | USB3.0/網口/WiFi，支持通訊接口熱插拔，數據無丟失 |
| 尺寸（長×寬×高） | 46cm x 39cm x 15cm |
| 重量 | 小于15kg |
| 供電 | 220V市電輸入 |
| 功耗 | 小于40W |
| 屏蔽鉛室 | |
| 總體性能 | 反符合鉛屏蔽室從內到外依次由無氧銅內襯、內層鉛室（包括超低本底鉛、普通鉛）、鎘片、塑料閃爍體探測器和外層鉛室組成，用于降低探測器的本底，提高系統的探測靈敏度。本項目反符合本底：≤0.2cps @ 50keV~2000keV |
| 內層屏蔽鉛室 | 內層屏蔽鉛室用于降低環境放射性本底，同時屏蔽被測放射性樣品中的γ射線不被反符合探測器探測到。為方便安裝和運輸，內層屏蔽鉛環設計成4段。內層屏蔽鉛室（包括3內層屏蔽鉛環和11蓋內層鉛屏蔽）厚度90mm，采用低本底鉛。為了進一步減小本底，內層屏蔽鉛室內側25mm厚度采用超低本底老鉛；內層屏蔽鉛室內壁安裝6mm無氧銅，用以吸收特征X射線；環境中可能存在熱中子，內層屏蔽鉛室的外層襯1mm厚的鎘吸收片吸收可能產生的熱中子 |
| 塑料閃爍體探測器 | 塑料閃爍探測器夾在內層鉛室和外層鉛室之間，對內層鉛室及HPGe探測器做到盡量4π包裹，這樣的設計可以最大化的達到反符合的效果。環形塑料閃爍體探測器外形尺寸為外徑Φ600×內徑Φ400×高550，體積為132升，安裝光電倍增管8支。圓形塑料閃爍體探測器（以上示意圖中8部分）外形尺寸Φ600×100，體積為28升，安裝光電倍增管6支。塑料閃爍探測器信號讀出采用光電倍增管+前放管座形式進行讀出，讀出信號可串聯送入雙路數字化多道 |
| 外層鉛室 | 外層屏蔽鉛室的主要作用是給反符合塑料閃爍體探測器提供屏蔽，排除環境γ射線干擾，使塑料閃爍體探測器盡可能只探測到宇宙射線，這樣可降低偶然符合概率。為方便安裝和運輸，外層屏蔽鉛環設計成3段。外層屏蔽鉛室（包括6外層屏蔽鉛環和9蓋外層鉛屏蔽）厚度100mm，內側和外側均安裝12mm厚度優質碳素鋼板，用于保護、支撐并固定外層鉛。本底：在50keV以上低于2.0cps（P型40%效率高純鍺探測器） |
| 電控開門系統 | 由于鉛室蓋重量較重，鉛室開關門采用電機、液壓傳動、齒輪、導軌等機械結構，實現鉛室頂部電控開門系統，具有負荷大、運行平穩、噪音小、調試方便、操作容易等優點。方便用戶更換測量樣品及探頭維護 |
| GammaSense譜分析軟件 | |
| 譜儀控制 | 支持多道譜儀控制，包括多道連接、參數設置、控制采集/停止等 |
| 能譜獲取 | 支持從多道(道址范圍512~65536)獲取譜數據，支持多路窗口同時獲取 |
| 設置 | 可設置多種停止測量條件，如實時間，活時間，感興趣區計數等，也可設置自動測量 |
| 自動能量刻度 | 支持對閃爍體或半導體探測器能譜的自動能量刻度，軟件自動匹配ROI峰對應的特征能量并完成能量刻度，且能夠在無標準源或刻度源存在情況下的實現自動能量刻度；對于測量GB/T 16145-2022中推薦的部分或全部刻度用單能和多能放射源所生成的HPGe能譜，可實現自動能量刻度；支持線性能量刻度和多項式能量刻度，刻度文件可存儲或調用 |
| 自動效率刻度 | 軟件根據標準源活度信息自動計算每個已核素識別的ROI峰效率值并錄入，自動完成效率刻度；支持效率自動計算，刻度曲線實時顯示，刻度文件可存儲或調用 |
| 峰形參數 | 支持峰形參數實時顯示，用戶可任意設置1/X高寬 |
| 內置峰型擬合算法 | 可對NaI，LaBr3，CZT，HPGe探測器的任意能譜進行自適應擬合，并實時顯示 |
| 重峰解析 | 支持重峰解析功能，可查看重峰的峰信息，包括分辨率，凈面積等 |
| 多種標記感興趣區（ROI）方式 | 支持手動拖動框選標記ROI、雙擊自動尋單峰標記ROI、設定道址范圍標記ROI、自動尋峰標記ROI活度計算時，支持本底扣除、衰變修正、自吸收修正和符合相加修正；同一核素的不同的γ峰，同時考慮分支比、效率刻度因子，通過加權平均計算活度，計算并報告加權平均MDA |
| GammaSense譜分析軟件 | |
| 功能 | 支持多種譜文件格式打開與保存；支持自動穩譜功能 支持用戶管理，能夠建立自定義賬戶、賬戶權限管理、記錄操作日志等 |
| 核素庫 | 內置多種核素庫，包括所有同位素庫、基本庫、工業庫、醫用庫、天然庫等，可對庫及核素進行添加、修改、刪除等操作 內置所有同位素庫包含了IAEA核數據庫中所有已知放射性同位素(3000多種)發射的所有x/γ能量信息，包含核素、能量、分支比及其不確定度、半衰期及其不確定度、衰變類型、衰變核素和衰變分支比，方便用戶查詢并編輯自定義庫 多種搜索條件可對核素庫中數據進行搜索，可對核素、能量單獨進行搜索，可對核素與分支比組合搜索，可對能量、分支比和半衰期組合搜索 |
| 能譜分析與報告導出 | 具備全自動分析功能，報告以TXT/EXCEL/PDF文件給出，包含：核素識別，能量信息，計數信息、活度信息等，可方便打印出來 |
| 電腦 | |
| ThinkStation K電腦 | i9-14900處理器，16G內存 1TB固態硬盤 23英寸顯示屏 正版windows11操作系統 |
| 打印機 | |
| 惠普（HP）4004d | 類型：黑白激光 雙面打?。鹤詣与p面 基礎功能：打印 紙張輸入容量：0-149頁 最大支持幅面：A4 連接方式：USB 打印速度：35+頁/分 |
